PU296 Megmet 5000D
- měřič izolačních odporů napětím 250, 500, 1000, 2500 a 5000 V -
Určení:
Přístroj PU 296 je určen k měření napětí, izolačních odporů a stanovení koeficientů PI, DD a DAR při revizích silnoproudých zařízení. Odpovídá požadavkům ČSN EN 61557-2.

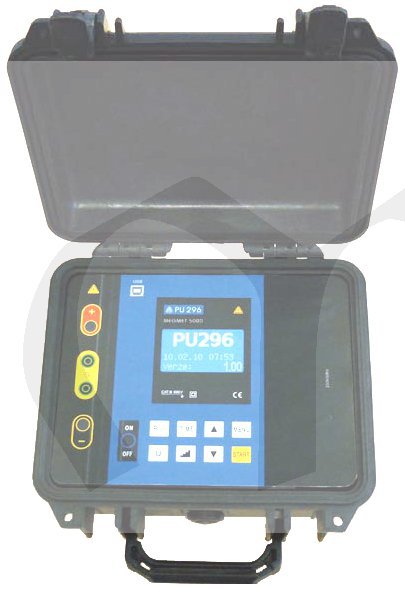

Popis přístroje:
PU296 je konstruován v plastovém kufru PELI. Měřené hodnoty lze odečítat na grafickém podsvíceném displeji a ukládat do paměti přístroje. Ty lze přenést přes USB port do PC k dalšímu zpracování. Součástí dodávky je i pár speciálních měřicích šňůr Všechny funkce lze ovládat z membránové klávesnice. Napájení zajišťuje olověný akumulátor, který je možné dobíjet vestavěnou nabíječkou.
jmen. napětí ss 250, 500, 1000, 2500, 5000 V
měření ss a st napětí 30 až 1000 V (5%)
izolační odpor 0,1 Mohm až 1 Tohm
svodový proud 1nA až 3mA
kapacita 0,01 mF až 10 mF (5%)
polarizační index – PI
dielektrický absorpční poměr – DAR
dielektrický vybíjecí index DD
měření přepěťových ochran do 1000 V
měření postupně narůstajícím napětím
Bezpečnostní požadavky:
dle ČSN EN 61010-1 Zařízení tř. ochrany II pro napětí 300 V proti zemi, CAT III/600V,
Rozměry přístroje 270 x 250 x 180 mm
Hmotnost cca 4 kg
Napájení: Pb akumulátor 12V / 2,6Ah
