- Je určen pro detekci kabelů a vodičů v různých prostředích (beton, cihly, dřevo, půda, aj.) bez proudu i pod proudem (není nutné odpojovat zařízení z testované sítě).
- Velmi široké využití přístroje.
- Umožňuje sledování podzemních kabelových tras (v uzavřeném okruhu) až do hloubky 2 m.
- Sada obsahuje také instruktážní video pro bližší seznámení se z celou řadou funkcí detektoru.
Detekce kabelů a vodičů pod proudem i bez proudu:
- Detekce vodičů ve stěnách, stropech a podlahách.
- Umístění poškozených částí vodičů.
- Sledování instalačních tras v celé budově.
- Detekce zásuvek a vypínačů v instalaci budovy.
- Umístění zkratů mezi vodiči.
- Sledování cest stíněných kabelů.
- Sledování cest vodičů umístěných v kovových trubkách.
- Identifikace pojistek v rozvaděčích.
- Sledování podzemních kabelových tras.
- Sledování cest vody nebo potrubí ústředního topení.
- Bezkontaktní detekce vodičů pod napětím.
Další funkce detektoru vodičů:
- Signalizace provozu vysílače a přijímače s akustickými signály.
- Indikace úrovně přijímaného signálu na multibodovém světelném indikátoru přijímače a pomocí akustických signálů.
- Provoz v širokém rozsahu jmenovitého napětí do 500 V RMS.
- Tři úrovně zesílení signálu vysílače.
- Automatický nebo ruční výběr způsobu provozu vysílače.
- Automatická volba rozsahu indikace na přijímači - funkce Zoom.
- Čtyři režimy provozu detektoru: napětí, proud, napětí-proud a výkon, automatický režim.
- Napájení vysílače pomocí dobíjecích baterií.
Další technická specifikace:
- Bezpečnostní kategorie: CAT III / 300 V.
- Stupeň krytí: IP 40.
- Provozní teplota: -20 ... +50 °C.
- Typ izolace: dvojitá, v souladu s EN 61010-1.
- Napájení vysílače: Sonel / NiMH 9,6 V 2 Ah dobíjecí baterie.
- Maximální provozní napětí vysílače: 500 Vrms (707 VP-P).
- Rozměry vysílače: 230 x 67 x 36 mm.
- Hmotnost vysílače: 490 g.
- Teplota dobíjecí baterie: 0 ... 40 °C.
- Maximální rozsah detektoru (napájecí mód): 2 m.
- Maximální rozsah bezkontaktního neonového světla: 20 cm (ve vzduchu), 3 cm (v betonu).
- Napájení přijímače: 6LR61 9 V alkalické baterie.
- Rozměry přijímače: 210 x 82 x 24 mm.
- Hmotnost přijímače: 200 g.

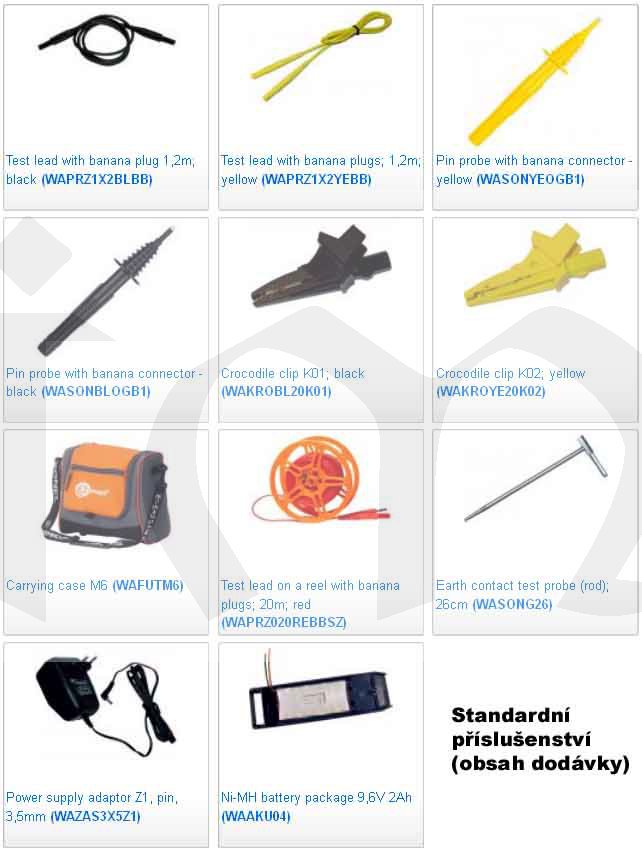

Standardní příslušenství detektoru (obsah balení):
| Příslušenství | Kód |
|---|---|
| Testovací kabel s banánkem, 1,2 m, černý | WAPRZ1X2BLBB |
| Testovací kabel s banánkem, 1,2 m, žlutý | WAPRZ1X2YEBB |
| Testovací sonda uzemnění (tyč), 0,3 m | WASONYEOGB1 |
| Pin sonda s banánkovým konektorem, černá | WASONBLOGB1 |
| Krokodýlová svorka K01 černá | WAKROBL20K01 |
| Krokodýlová svorka K02 žlutá | WAKROYE20K02 |
| Kufřík M4 | WAFUTM4 |
| Testovací kabel na navijáku, s banánkem, 20 m, červený | WAPRZ020REBBSZ |
| Testovací sonda pro kontakt se zemí (tyč), 0,26 m | WASONG26 |
| Napájecí adaptér Z1, pin, průměr 3,5 mm | WAZAS3X5Z1 |
| Sada NiMH baterií 9,6 V 2 Ah (napájení vysílače) | WAAKU04 |
| 9 V baterie (napájení přijímače) |
